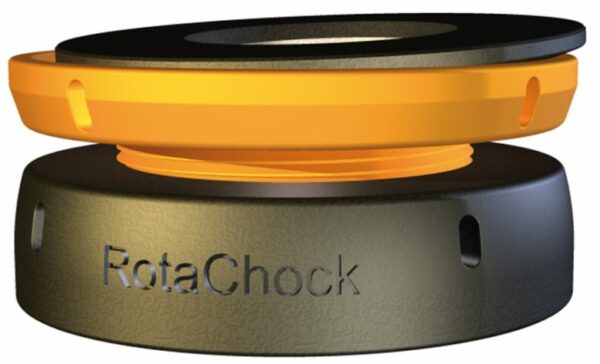

Le ROTACHOCK est le résultat d’un développement récent et concerne tous les secteurs de l’industrie.
Lorsque les grandes machines et les moteurs ont besoin d’un alignement précis celui-ci intervient quand elles atteignent leurs limites.
Si vous souhaitez en apprendre davantage sur le ROTACHOCK , nous vous ferons le plaisir de vous présenter le ROTACHOCK.
Dans les cas où les dimensions standards du RotaChock ne correspondent pas à l’espace disponible entre la machine et ses fondations, le RotaChock SL fera probablement l’affaire.
Avec une hauteur totale à partir de 20 mm ou 13/16 » la version slim conviens à la plupart des applications de rétro-ajustement tout en offrant une plage de réglage de 10 mm ou 3/8″.
(DIN1.0570/ST52.3) – acier carbone
| TYPE / REFERENCE | Dia. extérieur | Dimension écrou standard | Hauteur |
|---|---|---|---|
| RC2-C | 51 mm | M10-M16 | 30 – 38 mm |
| RC3-C | 76 mm | M16-M20 | 35 – 48 mm |
| RC4-C | 102 mm | M20-M27 | 40 – 53 mm |
| RC4.5-C | 114 mm | M24-M30 | 45 – 60 mm |
| RC5-C | 127 mm | M30-M36 | 50 – 69 mm |
| RC6-C | 152 mm | M36-M39 | 55 – 74 mm |
| RC7-C | 178 mm | M42-M45 | 60 – 76 mm |
| RC8-C | 203 mm | M48-M52 | 70 – 91 mm |
| RC9-C | 229 mm | M56-M64 | 75 – 93 mm |
| RC10-C | 254 mm | M64-M72 | 80 – 98 mm |
(DIN1.4404 AISI 316L)
| TYPE / REFERENCE | Dia. extérieur | Dimension écrou standard | Hauteur |
|---|---|---|---|
| RC2-SS | 51 mm | M10-M16 | 30 – 38 mm |
| RC3-SS | 76 mm | M16-M20 | 35 – 45 mm |
| RC4-SS | 102 mm | M20-M27 | 40 – 53 mm |
| RC4.5-SS | 114 mm | M24-M30 | 45 – 60 mm |
| RC5-SS | 127 mm | M30-M36 | 50 – 69 mm |
| RC6-SS | 152 mm | M36-M39 | 55 – 74 mm |
| RC7-SS | 178 mm | M42-M45 | 60 – 76 mm |
| RC8-SS | 203 mm | M48-M52 | 70 – 91 mm |
| RC9-SS | 229 mm | M56-M64 | 75 – 93 mm |
| RC106SS | 254 mm | M64-M72 | 80 – 98 mm |
(42CrMo4/ST52-3)
| TYPE / REFERENCE | Dia. extérieur | Dimension écrou standard | Hauteur | PRIX UNIT. H.T. |
|---|---|---|---|---|
| RC4-SL | 102 mm | M16-M30 | 20 – 30 mm | EUR 145.00 |
| RC5-SL | 127 mm | M30-M39 | 25 – 35 mm | EUR 188.00 |
| RC7-SL | 178 mm | M39-M52 | 30 – 40 mm | EUR 298.00 |
