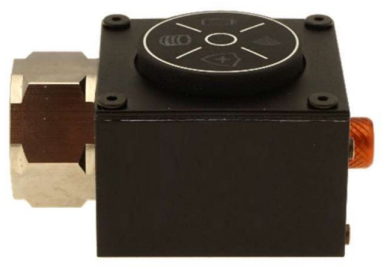

Nouveauté : Capteur Triaxial sans fil via WI-FI en option

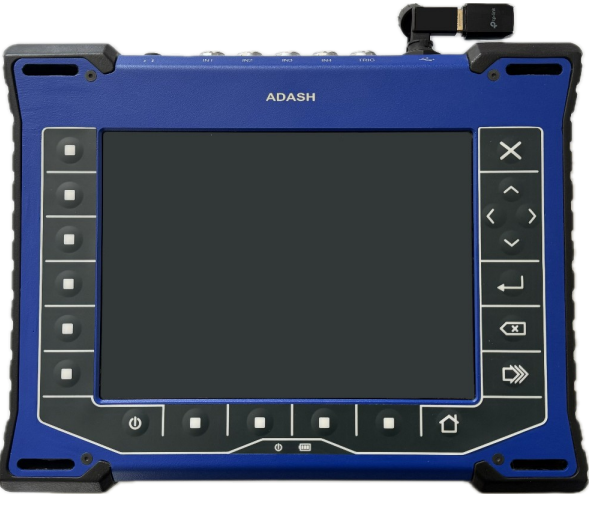

L’analyseur et collecteur de données vibratoire VA5 PRO, bénéficie maintenant d’un capteur triaxial sans fil via WI-FI en option.

C’est à dire que vous pourrez réaliser vos mesures à distance et aussi plus rapidement grâce au système triaxial.

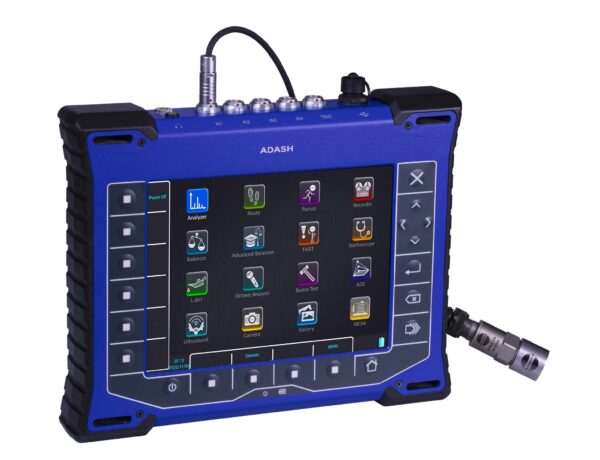

Analyseur et collecteur de données vibratoire, VA5 PRO :



L’analyseur et collecteur de données vibratoire, VA5 PRO est un nouvel appareil de la gamme est une évolution du VA3 PRO, il dispose des caractéristiques suivantes :

  • Analyse vibratoire jusqu’à 4 voies de mesure AC/DC + 1 TACHO
  • Peut être utilisé sans logiciel, ni PC grâce à son grand écran et sa grande mémoire
  • Mesures globales d’état de roulements, de vibrations de machine (type ISO)
  • Analyse spectrale FFT 3.276.800 lignes max !
  • Echantillonnage jusqu’à 194 kHz sur un canal (90 kHz de bande passante !)
  • Analyse temporelle (signal temps), analyse d’orbite
  • RunUp et CoastDown (recherche de problème de résonnance)
  • Fonction collecteur de donnée (route), base de données roulement incluse
  • Caméra thermique incluse (option) 384×288 px (-10°C > +250°C), 50mK de sensibilité
  • Fonction enregistreur de signal (étude de problème de vibration aléatoire)
  • Programme d’équilibrage sur site 1 & 2 plans (utilisable en monocanal ou en bi canaux)
  • Connexion par liaison USB sur PC pour déchargement des fichiers mémorisés et rapport PC
  • Grand écran tactile couleur à haute résolution d’affichage (LCD 1125 x 800 pixels)
  • Batterie NiMh 8 heures d’autonomie, chargeur secteur fourni
  • 64 GB de mémoire
  • Processeur INTEL ATOM 1.9 GHz- Convertisseur AD 24 bit-Dynamique 120 dB
  • Caméra visible inclue de 5MP
  • Logiciel VIRTUAL UNIT inclu (téléchargeable sur internet), édition de rapport équilibrage inclu

L’analyseur et collecteur de données VA5 PRO est une véritable station de contrôle et d’analyse multifonctionnelle. Il a été conçu pour permettre au technicien d’effectuer un maximum de mesures et d’analyse sur site grâce à sa grande mémoire embarquée. Equipé du système FASIT de recherche automatique de défauts, d’un logiciel de ronde de mesure, d’un équilibreur 1 et 2 plans, du système LUBRI destiné au contrôle du processus de lubrification, d’un stéthoscope permettant l’écoute des roulements le VA5 PRO est un appareil ultra complet à un prix sans concurrence. Tous les enregistrements du VA5 PRO peuvent être transférés sur PC via USB 2-0 Hi-speed et analysés avec le logiciel DDS 2011 professionnel vendu séparément.

Caractéristiques

1 VA5PRO– Analyseur 4 canaux

1 chargeur secteur 230V-50Hz, batteries rechargeables incluses

Il dispose 2 capteurs de vibration – Accéléromètres ICP 100 mV/g 1300 Se

Puis 2 câbles droit 5m pour capteurs de vibration S4099-5m-MIL

Avec fixations magnétiques à surface plane pour capteurs de vibration 1102

D’un pied magnétique pour trigger Mag Fix Tacho 1103, 1 trigger laser S 1200 La

D’une mallette pro de transport rigide ABS pour VA5PRO, 1145 BoPro

Du cordon de liaison USB pour utilisation PC

Un manuel d’instruction version anglais sur clé USB

Du certificat de conformité, du certificat d’étalonnage

Analyseur

  • Temps réel analyse multi signaux
  • Calcul de signal de phase linéaire
  • Spectre FFT 25600 lignes max
  • Réponse en fréquence, fonction de cohérence
  • Analyse d’orbite

Runup

  • Etude de résonnance en phase de montée et de descente de vitesse
  • Fonction de RunUp/CoastDown via :
    • Intervalle de temps
    • Variation de vitesse RPM
    • Manuel
    • Lancer libre

Enregistreur

  • Enregistrement de signal avec échantillonnage réglable type DAT
  • Maxi 65 kHz ( 35 heures) pour 4 canaux
  • Maxi 196 kHz ( 45 heures) pour 1 canal

Ronde de mesure

  • Fonction multi ronde
  • Grande mémoire 4 GB 8000 points de mesure
  • Fonction visualisation de tendance historique de mesure dans le VA4PRO
  • Logiciel DDS 2010 PRO

Equilibrage

  • Un et deux plans
  • Interface graphique utilisateur intuitive
  • Fonction d’aide au diagnostique avant d’équilibrer

Lubrification

  • Etude et analyse de graissage

Ecoute

  • Casque d’écoute électronique

Spécifications techniques

Entrées :4 AC (alimentationICP inclue)
4 DC (valeur process)
1 trigger externe (tachymètre)
Modes :Collecteur de donnée (mode ronde)
Analyseur basique et avancé
Equilibreur 1&2 plans
RunUp et CoastDown (étude de résonnance sur phase de démarrage ou d’arrêt de machine)
Fonction enregistreur longue durée
Processeur :1,9 GHz
Mémoire :64 GB
Tension d’entrée :AC +/- 12 V crête
DC +/-24 V
Résolution A/D :24 bit en entrée, précision interne à 64 bit double virgule
Pas de procédure« Autogain » requise!
Gamme dynamique :120 dB – pas d’auto gain
F. d’échantillonnage :max 64 kHz pour mesure synchrone sur 4 canaux
max 196 kHz pour mesure sur un seul canal
Echelle FFT :max 25 600 lignes
Processeur FFT :FFT haute vitesse (25 600 lignes en 25 ms)
Acquisition signal :max 2 intégrations (le déplacement est disponible à partir de l’accéléromètre)
Moyenne :256
Type de fenêtre :Hanning, rectangulaire, transitoire, exponentiel
Synchronisation :manuel (bouton)
externe (tachymètre, TTL)
sur niveau de déclenchement
sur intervalle de temps (par ex 1 mesure/minute)
sur variation de vitesse( runupet coastdown).
Enregistreur :fréquence d’échantillonnage de 64 kHz règlable
environ 3 GB / 1 heure( 4ch AC , 4ch DC , 1ch tachy)
120GB de mémoire permet 40 heures d’enregistrement
Acquisition donnée :valeur globale (TRUE RMS, TRUE PEAK, TRUE PEAK-PEAK)
bande de fréquence ajustable par l’utilisateur
analyse d’enveloppe, mesure ACMT pour roulement basse vitesse
signal temps
FFT temps réel – max. 3 276 800 lignes
analyse d’ordre
mesure de vitesse
valeur process DC
Affichage de donnée :valeur globale
signal temporel
spectre
phase
ordre
bandes
graphes 3D ( waterfall, cascade)
Analyseurs virtuels :acquisition de donnée temps réel en simultanée
Ecran :couleur 7.5″ LCD, résolution 1125×800
Interface PC :USB
Gamme température :-10 °C – +50 °C, 15°F-120°F
Alimentation :Batterie Li-Ion (plus de 5 heures de mesure)
Dimensions :295 x 230 x 50 mm
Poids :2200 gr

Fonction FASIT

Analyse vibratoire fonction FASIT
VA5 PRO fonction FASIT

Méthode d’auto-analyse permettant la détection simplifiée des défauts basiques tels que les balourds, les désalignements, les problèmes de desserrage ou de fondation de machine représentant à eux trois 75 % des défauts vibratoires reconnus sur les machines tournantes. Simple et accessibles à tous !

Fonction multi affichage

Fonction multi affichage

La possibilité d’afficher sur le même écran plusieurs analyses de signaux vibratoires tels que mesure globale, spectrale, temporelle, phase…

Fonction multi affichage

Fonction affichage de spectre en 3D

Fonction affichage de spectre en 3D

Une possibilité de visualiser les spectres mémorisés en mode simple, en mode cascade ou en mode spectrographe.

Fonction recherche des 10 fréquences Max

Fonction recherche des 10 fréquences Max

Il permet aussi de visualiser les amplitudes les plus significatives dans le spectre mesuré.

Nouvelle version du programme d’équilibrage sur site

Nouvelle version du programme d'équilibrage sur site

Il dispose d’une amélioration et une plus grande efficacité de présentation graphique de la procédure d’équilibrage 1 et 2 plans sur site. Mode classique, mode ventilateur, affichage de la qualité d’équilibrage, visualisation du vecteur d’équilibrage…et rapport automatique du résultat de l’équilibrage effectué.

Nouvelle version du programme d'équilibrage sur site

Analyse et aide au graissage de palier roulement

Fonction analyse et aide au graissage de palier roulement

Analysez vos roulements et lubrifiez les en continuant de les contrôler en temps réel (optimisation des procédures de graissages).

Fonction écoute

Fonction écoute

À l’aide du stéthoscope. Sélectionnez le canal sur la gauche puis écoutez et mesurez la valeur crête réelle du bruit.

Ronde de mesure

Fonction ronde de mesure

Composition de l’équipement VA5PRO version standard

Equipement VA4PRO (A4400)

  • 1 A4400 – Analyseur de vibration 4 canaux avec sacoche de protection
  • 1 chargeur secteur 230V-50Hz, batteries rechargeables incluses
  • 1 capteur de vibration – Accéléromètres ICP 100 mV/g 1300 Se
  • 1 câble spiralé souple pour capteur de vibration 1115
  • 1 fixation magnétique à surface plane pour capteurs de vibration 1102
  • 1 mallette de transport pour A4400, 1140 Bo
  • 1 cordon de liaison USB pour utilisation PC
  • 1 manuel d’instruction sur cd rom
  • 1 certificat de conformité, 1 certificat d’étalonnage
