Suivi et analyse vibratoire

VSHOOTER®+ Nouveauté disponible dès aujourd’hui !

LA MAINTENANCE PRÉVISIONNELLE À LA PORTÉE  DE TOUS. Le VSHOOTER®+ un appareil portable d’analyse vibratoire de machines tournantes. L’analyseur automatique VSHOOTER®+ est capable de trouver rapidement les défauts vibratoires des […]

Description Applications

LA MAINTENANCE PRÉVISIONNELLE À LA PORTÉE  DE TOUS.

Le VSHOOTER®+ un appareil portable d’analyse vibratoire de machines tournantes.

L’analyseur automatique VSHOOTER®+ est capable de trouver rapidement les défauts vibratoires des machines tournantes telles que les moteurs électriques, les pompes, les ventilateurs, les paliers roulements, les broches de machines-outils.
Avec son programme MCP (Photo de condition de machine), VSHOOTER®+ mesure et diagnostique automatiquement les vibrations excessives des machines telles le balourd, le désalignement, les problèmes de fondation/desserrage, les défauts d’état de roulement. Le VSHOOTER®+ crée une MCP grâce à la photo de la machine (caméra visible embarquée) avec un tableau résumé des principaux défauts détectés.

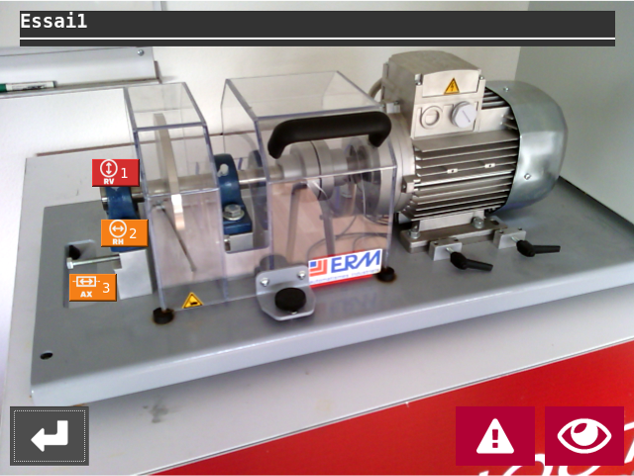

image diagnostic machine tournante

MCP VSHOOTER+































VSHOOTER+® mesure les vibrations de type tendance globale (ISO RMSRoulement-T°), de type spectre FFT et signal temporel.



Analyse vibratoire FFT avec tableau diagnostic

FFT tableau diagnostic

Analyse vibratoire spectre FFT

Spectre FFT

Analyse vibratoire signal temporel

Signal temporel

Analyse vibratoire machine tournante courbe tendance

Courbe de tendance

VSHOOTER+® peut aussi se focaliser seulement sur la sévérité de défaut de Balourd ou de Désalignement avec la fonction BALISHOOTER®.

Les problèmes de balourd ou de désalignement sont responsables de 70%  des problèmes de vibration sur les machines tournantes type moteurs électriques pompes ventilateurs.

SYNERGYS TECHNOLOGIES  a élaboré un programme dédié à ce type de dysfonctionnement :

Le programme BALISHOOTER® permet une analyse automatique (v (mm/s) spectre FFT) exclusivement dédié aux balourds ou désalignements.

Négliger le Balourd & Désalignement peut être catastrophique : CASSE – BAISSE DU MTBF – PROBLÈMES ROULEMENTS – PERTE DE PRODUCTION – PROBLÈMES D’ETANCHEITE…

Balourd & Désalignement, sur des accouplements directs peuvent être très facilement réparés grâce à des mesures d’équilibrage et d’alignement.

Logiciel d'analyse vibratoire balourd et désalignement

BALISHOOTER niveau balourd trop haut

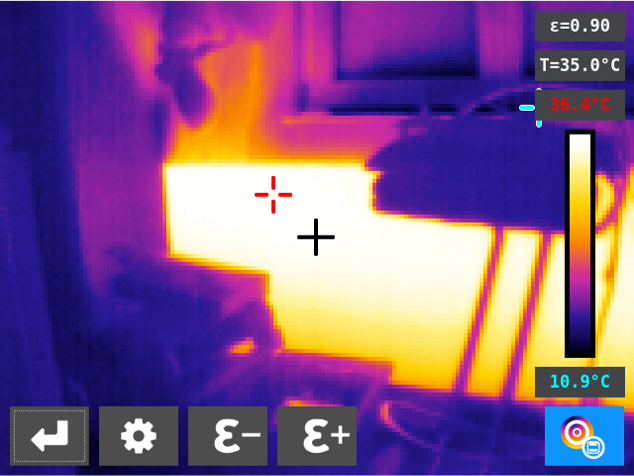

VSHOOTER+® inclue aussi une caméra thermique infrarouge (160×120 pixels FLIR LEPTON) avec réglage de l’émissivité, 1x curseur central, 1x curseur Auto Max, 1x curseur Auto Min.

Camera thermique infrarouge FLIR LEPTON embarquée

Camera thermique IR

Toutes les mesures effectuées sont mémorisables et exportables sur PC (via USB) pour éditer un rapport (PDF-HTML…).













Le nouvel et unique analyseur automatique VSHOOTER+® est capable de trouver rapidement et efficacement les défauts vibratoires des machines tournantes telles que les moteurs électriques, les pompes, les ventilateurs, les paliers roulements, les broches de machines-outils.
Avec son programme MCP (Photo de condition de machine), VSHOOTER+® mesure et diagnostique automatiquement les vibrations excessives des machines telles le balourd, le désalignement, les problèmes de fondation/desserrage, les défauts d’état de roulement.

La MCP est alors créée autour de la photo de la machine (caméra visible embarquée) avec un tableau résumé des principaux défauts détectés.
VSHOOTER+® mesure les vibrations de type tendance globale (ISO RMS Roulement-T°), de type spectre FFT et signal temporel.
VSHOOTER+® peut aussi se focaliser seulement sur la sévérité de défaut de Balourd ou de Désalignement avec la fonction BALISHOOTER®.
Toutes les mesures effectuées sont mémorisables et exportables sur PC (via USB) pour éditer un rapport (PDF-HTML…).



Pour plus de détails cliquez sur la note technique

Note technique VSHOOTER®+
