ROTACHOCK

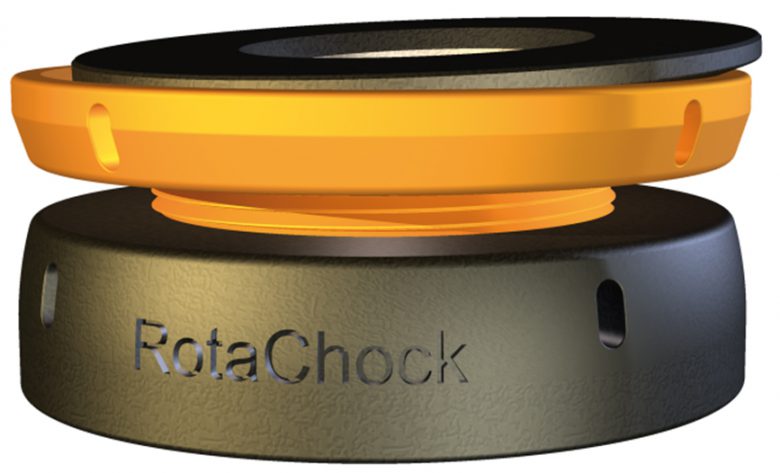

Rotachock. Couleur non contractuelle.

Rotachock. Couleur non contractuelle.

Le RotaChock est le résultat d’un développement récent et concerne tous les secteurs de l’industrie- de la métallurgie, pétrochimie aux transports maritimes… lorsque les grandes machines et les moteurs ont besoin d’un alignement précis. Le RotaChock intervient lorsque les autres moyens ont atteint leurs limites d’utilisation.

Si vous souhaitez en apprendre davantage sur le RotaChock ou si vous souhaitez recevoir plus d’informations sur la configuration et l’alignement de vos machines, nous nous ferons un plaisir de vous présenter le ROTACHOCK.

Supports universels réglables version Slimline

Dans les cas où les dimensions standards du RotaChock ne correspondent pas à l’espace disponible entre la machine et ses fondations, le RotaChock SL fera probablement l’affaire.

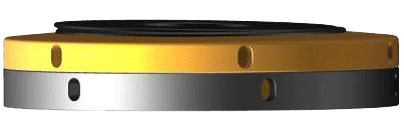

Rotachock version Slimline

Rotachock version Slimline. Couleur non contractuelle.

Avec une hauteur totale à partir de 20 mm ou 13/16  » la version slim va convenir à la plupart des applications de rétro-ajustement tout en offrant une plage de réglage de 10 mm ou 3/8″.

Données générales : mise en évidence d’un mauvais calage aisément corrigé avec ROTACHOCK

Correction d'un mauvais calage avec Rotachock

Correction d'un mauvais calage avec Rotachock

Caractéristiques techniques : ROTACHOCK standard

Type : acier traite anti-corrosion

(DIN1.0570/ST52.3) – acier carbone

TYPE / REFERENCEDia. extérieurDimension écrou standardHauteur
RC2-C51 mmM10-M1630 – 38 mm
RC3-C76 mmM16-M2035 – 48 mm
RC4-C102 mmM20-M2740 – 53 mm
RC4.5-C114 mmM24-M3045 – 60 mm
RC5-C127 mmM30-M3650 – 69 mm
RC6-C152 mmM36-M3955 – 74 mm
RC7-C178 mmM42-M4560 – 76 mm
RC8-C203 mmM48-M5270 – 91 mm
RC9-C229 mmM56-M6475 – 93 mm
RC10-C254 mmM64-M7280 – 98 mm

Type : acier inoxydable

(DIN1.4404 AISI 316L)

TYPE / REFERENCEDia. extérieurDimension écrou standardHauteur
RC2-SS51 mmM10-M1630 – 38 mm
RC3-SS76 mmM16-M2035 – 45 mm
RC4-SS102 mmM20-M2740 – 53 mm
RC4.5-SS114 mmM24-M3045 – 60 mm
RC5-SS127 mmM30-M3650 – 69 mm
RC6-SS152 mmM36-M3955 – 74 mm
RC7-SS178 mmM42-M4560 – 76 mm
RC8-SS203 mmM48-M5270 – 91 mm
RC9-SS229 mmM56-M6475 – 93 mm
RC106SS254 mmM64-M7280 – 98 mm

ROTACHOCK SL

Type : acier traite anti-corrosion

(42CrMo4/ST52-3)

TYPE / REFERENCEDia. extérieurDimension écrou standardHauteurPRIX UNIT. H.T.
RC4-SL102 mmM16-M3020 – 30 mmEUR 145.00
RC5-SL127 mmM30-M3925 – 35 mmEUR 188.00
RC7-SL178 mmM39-M5230 – 40 mmEUR 298.00
